이글 타이밍 벨트는 HOT(Helical Offset Tooth) 디자인의 헬리컬 치형이 적용된 저소음의 폴리 우레탄 타이밍 벨트입니다
이글 타이밍 벨트는 시장에서 요구하는 소음 감소, 진동 감소, 유지보수 감소, 에너지 효율 향상, 마력 증가, 구동 벨트 폭 감소 등이 가능한 고기능의 타이밍 벨트입니다
이글 타이밍 벨트는 헬리컬 형태의 벨트 치가 교대로 배열됨으로써 구동 시 풀리와 벨트 치형이 점진적, 연속적으로 맞물리는 특성으로 인해 일반적인 직선 치형(STS RPP HTD)에 비해 향상된 동력 전달 성능을 제공합니다
이글 타이밍 벨트는 양방향 구동이 가능하고 소음 및 진동을 최소화하여 저소음 설계 및 정밀구동에 최적화된 타이밍 벨트입니다

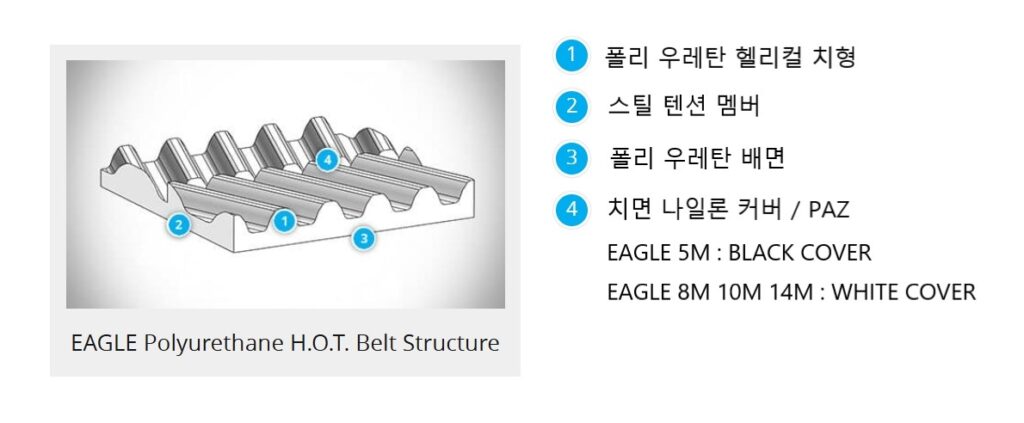

✔ 이글 타이밍 벨트의 구조

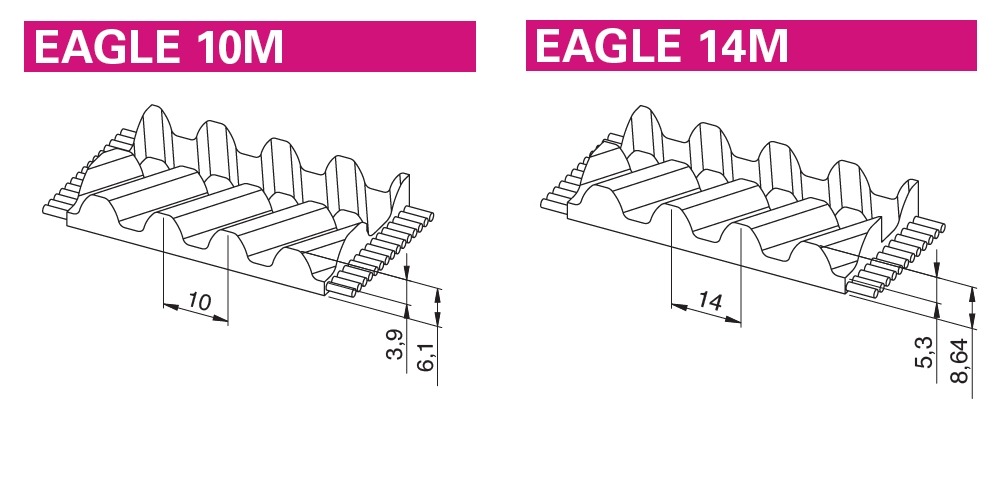

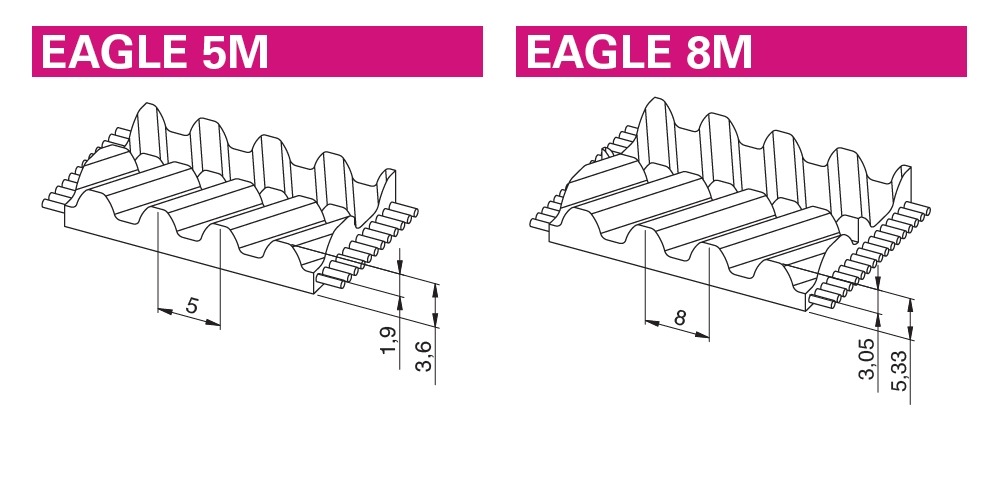

✔이글 타이밍 벨트 표준 치형
✔ 이글 벨트의 특징과 장점
- 일반적인 직선형 벨트 대비 19dB의 소음 감소
- 진동 감소를 통한 기계의 성능을 향상
- 벨트 사행이 없는 HOT 치형의 셀프 트래킹 구조
- 풀리의 플랜지를 제거해 풀리 폭, 무게, 관성을 줄임
- 최소 치아 간섭의 HOT 디자인은 정밀 구동에 이상적임
- 양방향 왕복 구동이 가능하고 벨트 슬립이 없음
✔ 적용 분야
- 리프팅 시스템
- 2차전지 전극공정
- 이송 시스템
- 자동화 기계
- 도어 오픈 시스템
- 리니어 모션
#자료출처 : Elatech Timing Belts
