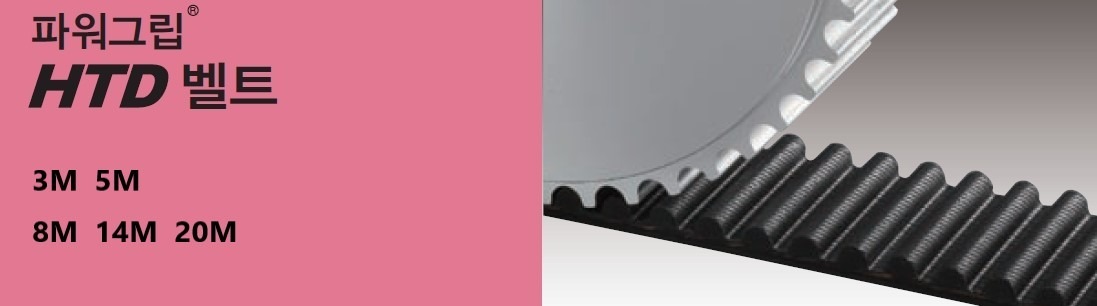

미국 Gates社의 파워그립 HTD 타이밍 벨트는 완전한 반원형의 치형 구조로 벨트 치가 풀리 홈에 부드럽게 맞물려 응력 집중을 줄이고 저속 및 고토크 적용 시 높은 동력 전달이 가능한 고출력 고토크에 적합한 타이밍 벨트입니다
파워그립 HTD 타이밍 벨트의 네오프렌 고무 바디는 오염, 그리스, 오일 및 수분에 대한 보호 기능을 제공하고 유리섬유 심선은 뛰어난 굴곡 수명과 신장에 대한 우수한 저항성을 제공합니다
✔ HTD 와 STD 타이밍 벨트 비교
| 구 분 | HTD (High Torque Drive) | STD (Super Torque Drive) |
| 치 형 | 둥근 반원형 | 고딕 아치형 |
| 강 점 | 고출력, 고토크 | 저소음, 저속회전, 낮은 백래시 |
| 용 도 | 고부하 동력 전달, 산업기계 | 정밀제어, 자동화로봇, OA기기 |
| 특 징 | 2세대 토크 전달력에 중점 | 2.5세대 저소음과 정밀도에 중점 |

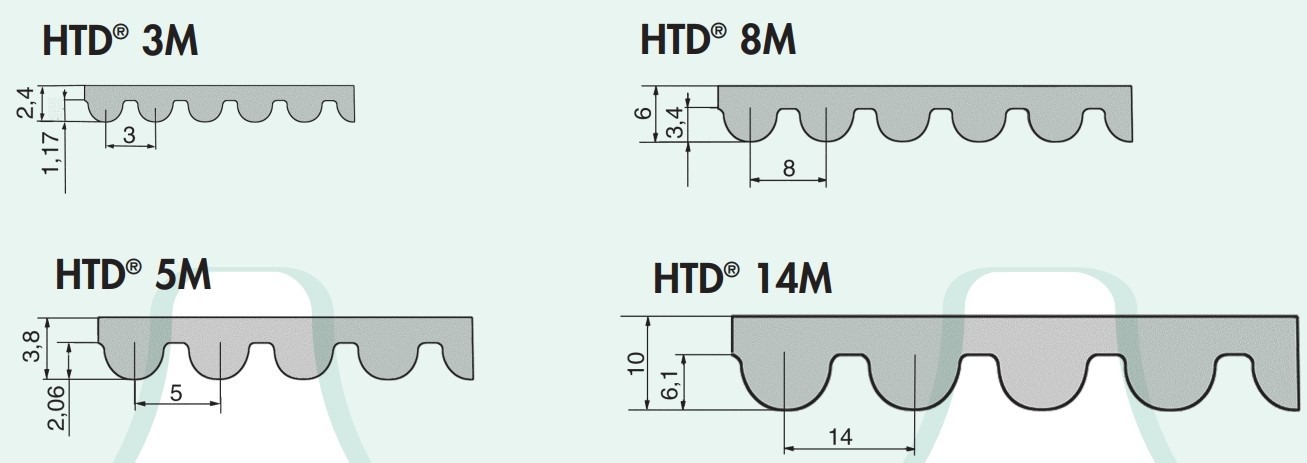

✔ HTD 타이밍 벨트의 치형과 규격
✔ HTD 타이밍 벨트의 특징과 장점
- 벨트의 바디를 구성하는 네오프렌 고무와 나일론 범포 및 유리섬유 심선을 적용하여 벨트의 내구성을 향상하고 신율을 최소화함
- 파워그립 HTD 3M 및 5M 벨트는 가전 제품, 사무 기기, 전기 수작업 공구, 가공 및 화학 산업에 적용
- 파워그립 HTD 8M, 14M, 20M 벨트는 내구성과 유지보수를 최소화해야 하는 전동 공구, 종이, 섬유 산업의 고성능 구동 장치에 적합
- 기존 타이밍 벨트 대비 30% 정도 동력 전달 능력 향상
- 곡선형 벨트 치는 미끄러짐과 고장이 없는 긴 사용 수명과 높은 기계 효율을 달성함
#자료출처 : Gates Timing Belts
