일본 MITSUBOSHI社의 고성능 고무 타이밍벨트인 기가 토크 GX 타이밍벨트 / 메가 토크 GⅡ 타이밍벨트 / 메가 토크 EX 타이밍 벨트는 모두 고부하 및 고정밀 전동을 위해 개발된 고성능의 고무 타이밍벨트로 적용된 특수 합성 고무 소재와 심선 재질에 따라서 벨트의 특성과 주요 용도가 다릅니다

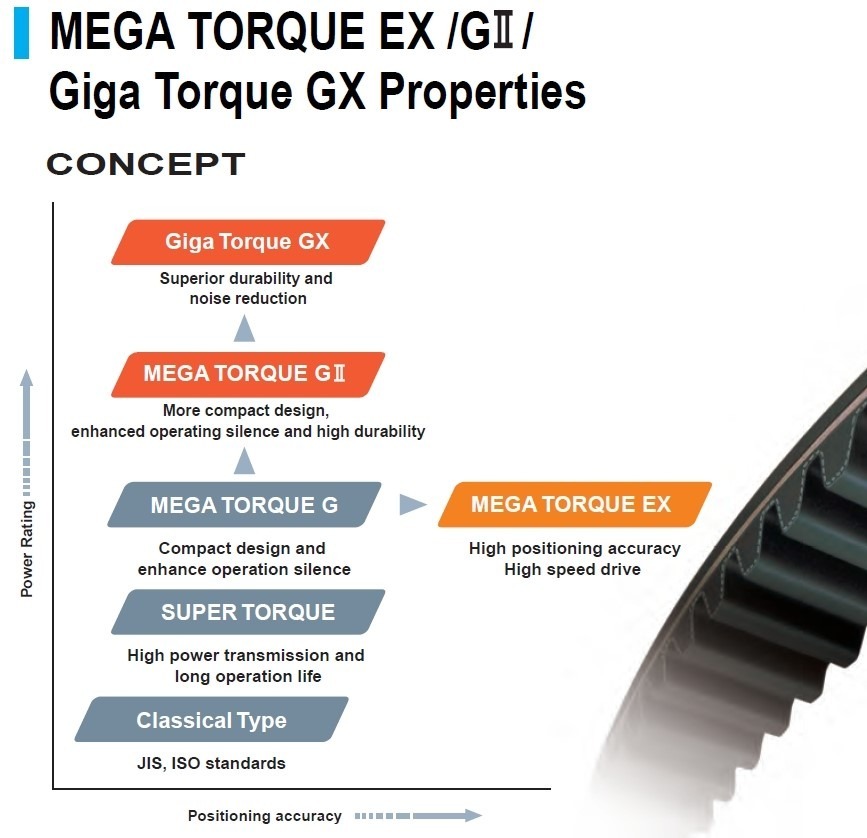

✔ 고성능 타이밍벨트의 구조와 성능
| 기가 토크 GX | 메가 토크 GⅡ | 메가 토크 EX | |
| 컨셉 | 고부하 전동 고토크 전동 | 일반 고부하 전동 | 고 정밀 위치 제어 진동 억제 |
| 심 선 | 고강성 & 고탄성 카본 섬유 | MTS8M : 고탄성 유리 섬유 MTS14M : 고강성 특수 코드 | 고탄성 특수 코드 |
| 재 질 | 고경도 합성 고무 HNBR | 고경도 특수 고무 HNBR | 고경도 합성 고무 |
| 특 징 | 금속 체인 대체 가능, 20% 내구성 향상, 16% 소음 감소 | 기존 메가 토크G 대비 1.5배 전동 능력, 2배의 긴 벨트 수명, 12% 소음 감소 | 높은 점핑 & 댐핑 토크, 높은 위치 반복 정밀도, 고속 구동 |
| 용도 | 사출 성형기, 공작기계, 프레스 | 일반산업기계, 펌프, 송풍기 | 반도체 & 디스플레이 장비, 산업용 로봇, 액츄에이터 |
✔ 고성능 타이밍벨트의 특성과 주요 용도
1.기가 토크 GX 벨트 : 스틸 체인 대체 가능한 고토크형 타이밍벨트
∎기가 토크 GX 벨트는 업계 최고 수준의 동력 전달 능력을 갖추어 고부하, 고토크 조건에서 스틸 체인을 대체할 수 있습니다
∎고탄성 카본 섬유 심선과 고경도 HNBR 합성 고무로 제작되어 강도와 유연성을 가지며 밸트의 늘어남이 없습니다
∎높은 전동 용량으로 벨트 폭을 좁게 하여 컴팩트한 설계로 경량화와 공간 절약이 가능합니다
∎벨트에 특수 저마찰 불소 페브릭을 적용하여 구동시 발생하는 소음을 줄였습니다
2.메가 토크 GⅡ 벨트 : 고부하 전동의 메가 토크 G 벨트의 업그레이드 형
∎메가 토크G 벨트 대비 약 1.5배 향상된 전동 능력으로 뛰어난 내구성과 정숙성을 실현한 벨트입니다
∎메가 토크 G 벨트 대비 약 1.6배의 점핑 토크 성능이 향상되었고 소음은 약 12% 감소했습니다
∎벨트 치면에 내마모성, 저마찰 범포 처리를 하여 고부하 내구성을 향상하여 메카 토크 G 벨트 대비 벨트 수명이 2배로 더 깁니다
3. 메가 토크 EX 벨트 : 산업용 로봇 & 고정밀 위치 제어용 타이밍벨트
∎벨트의 신장을 억제하는 카본 코드를 사용하여 높은 점핌 토크와 댐핑 토크 특성을 가진 정밀 위치 제어에 특화된 타이밍 벨트입니다
∎고유의 높은 댐핑 성능은 진동 수렴 시간을 단축하여 위치 결정 시간을 단축할 수 있습니다
∎벨트 신장이 작고 높은 점핑 토크로 급가속 및 급감속 시 벨트 점프를 방지할 수 있습니다
∎벨트 신장이 작아 안티 백래시용 프로파일 풀리 적용 시 위치 정밀도와 반복 위치 정밀도가 매우 향상됩니다
#자료출처 : Mitsuboshi Timing Belts
