세계적인 동력 전달 벨트 전문 기업인 미국 Gates社의 파워그립 GT 타이밍 벨트는 신원호 치형으로 고정밀도, 고부하, 저소음을 실현한 3세대 고무 타이밍 벨트입니다
게이츠 파워그립 GT 타이밍 벨트는 인벌류트 (Involute) 운동에 의해서 그려지는 풀리 치형과 벨트 치형을 상호 일치 시킴으로써, 부드러운 치 맞물림과 뛰어난 동력 전달 성능을 모두 실현한 GT 치형의 고무 타이밍벨트입니다

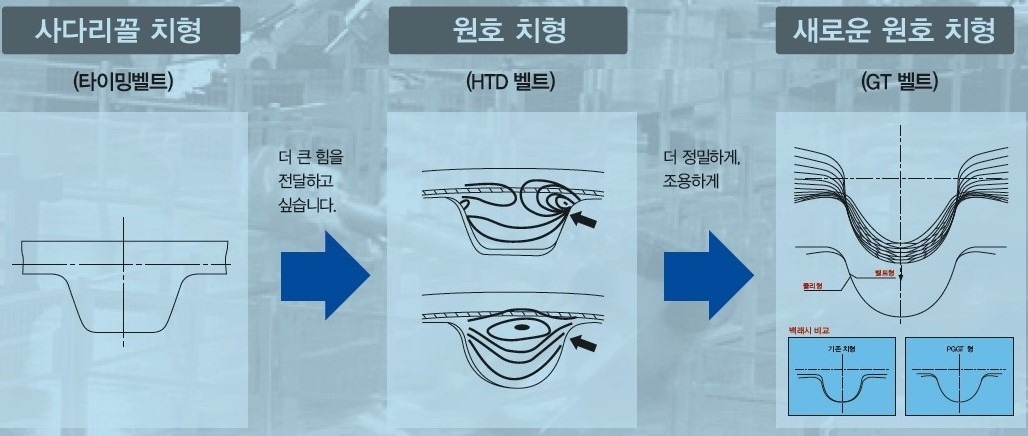

✔ 게이츠 파워그립 타이밍 벨트의 종류와 특징
1세대 : 클래식 사다리꼴 치형 벨트
- 기본적인 사다리꼴 치형의 벨트는 위치제어 적용 시스템에 매우 적합
- 적용 범위는 컴퓨터, 프린터의 구동시스템에서 오일 펌프등과 같은 고부하 설비에 이르기까지 다양함
- 유리섬유 심선은 고강도로 굴곡수명에 대한 탁월한 저항성을 제공
- 네로프렌 합성고무는 심체를 오염물질로 부터 보호하고 나일론 치면을 사용하여 내구성을 강화하여 긴 내구수명을 보장
- MXL, XL, L, XH, XXH 피치 이용 가능
2세대 : HTD (High Torque Drive) 원호 치형 벨트
- 특수 곡선 치형 형태는 응력 분포를 개선하고 하중 분배를 최적화 하여 저속 및 고토크 적용시 높은 동력 전달이 가능함
- 파워그립 HTD 3M 및 5M 벨트는 가전제품, 사무기기, 전기 수작업 공구, 가공 및 화학산업에 적합
- 파워그립 HTD 8M, 14M, 20M 벨트는 내구성과 유지보수를 최소화해야 하는 전동 공구, 종이, 섬유 산업의 고성능 구동 장치에 사용
- 네오프렌 고무는 오염, 그리스, 오일 및 수분에 대한 보호기능을 제공
- HTD 3M, 5M, 8M, 14M, 20M 피치 이용 가능
3세대 : 고성능의 개량된 원호 치형 / GT 벨트

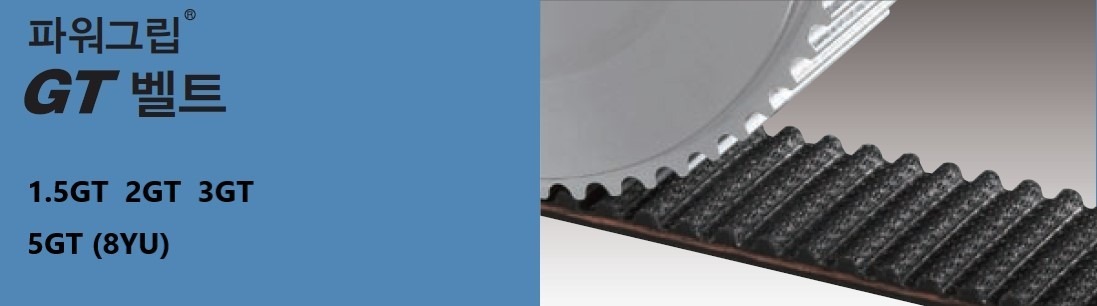

➊파워그립 GT1 : 초기 신원호 치형
- 기존 사다리꼴(Trapezoidal) 치형의 단점인 치 점프 현상과 백래시(Backlash)를 개선하기 위해 고안된 오리지널 원호 치형 벨트
- 치형과 풀리의 맞물림이 원활해져 소음이 줄고, 초기 모델임에도 기존 사다리꼴 벨트보다 더 큰 토크를 전달
- 1.5GT 2GT 3GT 5GT (8YU) 피치 중 5GT (8YU)은 생산 중단
- 파워그립 EV 벨트로 업그레이드 EV5GT EV8YU EV14M
➋파워그립 GT2 : 개량형 신원호 치형
- 유리섬유 심선과 내마모성이 뛰어난 나일론 치면을 채택하여 고속 구동에 특화된 벨트로 백래시가 거의 없음
- 기존 파워그립 GT 및 HTD 벨트의 두 배 등급을 가진 다양한 고속 구동 적용 장치에 적합한 성능의 제품
- 늘어남(신장)에 대한 저항성이 매우 높고, 내구성이 뛰어나 주로 3D 프린터, 자동화 기기, 산업용 고속 드라이브에 폭넓게 사용
- 2GT 3GT 5GT 8MGT 14MGT 피치로 생산 중단 단종된 제품
➌파워그립 GT3 : 인벌류트 원호 복합 치형
- 2MGT, 3MGT, 5MGT 피치는 수작업 공구, 업무용 기기, 가전 제품, 고정밀 서보모터, 3D 프린터, 자동화 로봇등 정밀 기계 시장에 적합
- Backlash Zero에 가까운 고정밀도, 고부하, 저소음을 실현한 고성능 벨트
- 8MGT 및 14MGT 피치는 내구성 확보, 저렴한 유지 보수를 필요로 하는 전동 공구, 종이 및 섬유 산업 분야의 구동 장치나 기존의 HTD 벨트 구동 응용 장치를 업그레이드하는 데 가장 좋은 선택
- 2MGT 3MGT 5MGT 8MGT 14MGT 피치로 이용 가능, 8MGT 14MGT는 점진적으로 단종되며 GT3는 소형 피치 만 운영
➍파워그립 GT4 : 최적화 복합 치형 & 고강도 재질
- 최신 고성능 화합물(에틸렌 엘라스토머) 및 카본 코드에 맞추어 치형 형상을 최적화
- 동일한 벨트 폭에서 3세대 대비 최대 30% 이상 향상된 고토크를 버텨내며 중소형 체인을 완벽히 대체
- 8MGT 벨트 표준 폭 : 20mm, 30mm, 50mm, 85mm
- 14MGT 벨트 표준 폭 : 40mm, 55mm, 85mm, 115mm, 170mm
- 기존 HTD 풀리에 그대로 호환되면서도 스틸 체인을 대체할 수 있을 만큼 장력 저하가 없고 윤활유가 필요 없는 무정비 환경을 제공
#자료출처 : Gates Timing Belts
