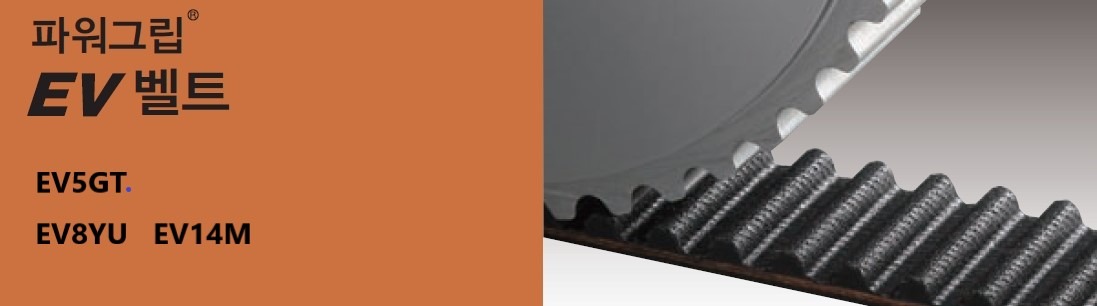

게이츠 유니타 (Gates Unitta)社의 파워그립 EV 벨트는 기존 고성능 GT 시리즈에서 벨트 구성 재료를 대폭 개량해 전동 용량을 높인 고강도의 고무 타이밍 벨트입니다
파워그립 EV 타이밍 벨트는신원호 치형, 원호 치형의 우위성을 유지하며, 벨트 본체에는 고강도 고무를 심선은 유리섬유를 적용하여 대폭적인 전동 용량의 향상을 실현한 벨트입니다

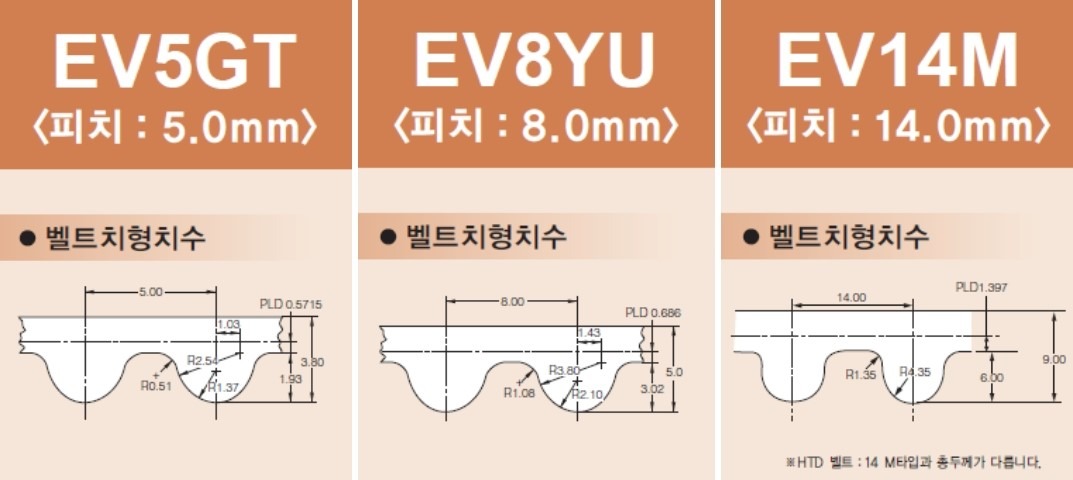

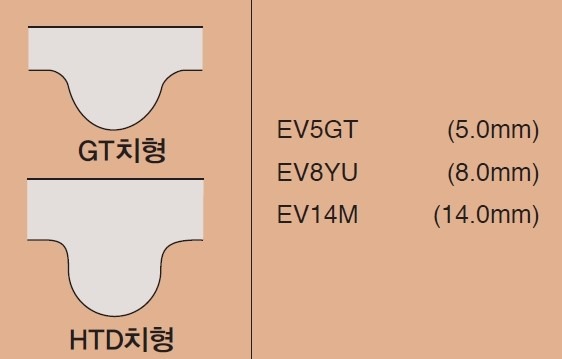

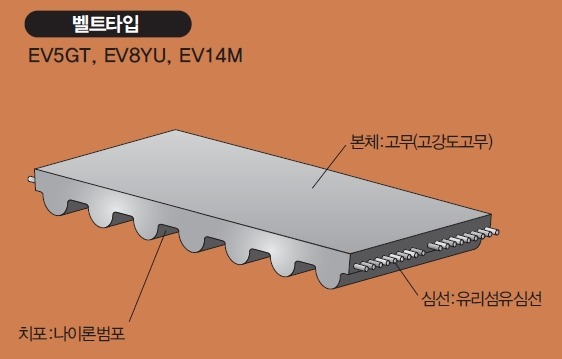

✔ 파워그립 EV 타이밍 벨트의 구조와 치형
✔ 파워그립 EV 타이밍 벨트의 특징과 장점
1.EV5GT & EV8YU 벨트
- EV5GT & EV8YU 벨트는 백래시를 줄이기 위해 맞물림 곡선을 깍아 만든 인벌루트(Involute)기반의 신원호 치형의 벨트
- 기존 GT 시리즈보다 허용 토크 및 동력 전달 능력이 비약적으로 향상됨
- 허용장력이 높아 장비 설계시 벨트폭을 대폭 줄이거나 한 단계 작은 사이즈의 풀리를 선정하여 시스템의 슬림화 및 소형화가 가능함
- 백래시를 제로에 가깝게 최소화 하여 위치 결정 정밀도를 극대화함
- 기존의 5GT & 8YU 풀리와 호환됨
- 정밀 반도체 장비, 로봇 관절, 리니어 액추에이터등 고정밀 위치 결정 축에 사용
2.EV14M 벨트
- EV14M 벨트는 동력 전달 성능과 응력 분산에 초점을 맞춘 둥근 원호(Curvilinear) 치형의 벨트로 HTD 14M 풀리에 대응하도록 최적화된 치형
- 전동식 사출 성형기, 대형 프레스 기계, 헤비듀티 이송 로봇등 강한 토크와 중량물을 다루는 메인 구동축에 사용함
- EV14M 벨트는 HTD 14M 벨트 대비 허용 전동 용량이 비약적으로 높고, 심선 구조가 강화되어 HTD 14M 벨트와 전체 두께는 미세한 차이가 있지만 풀리와 맞물리는 치의 피치와 각도는 완전히 동일함
#자료출처 : Gates Timing Belts
