- 컨베이어 벨트의 구조
컨베이어 벨트는 크게 두가지의 층으로 구성이되어 있습니다.
벨트의 장력을 유지하기 위한 페브릭층과 접착 및 이송물의 특성 및 이송조건에 따라 합성수지로 이루어진 층으로 구성이되어집니다.
벨트의 플라이수는 페브릭층의 숫자에 의해 그림과 같이 1-ply belts, 2-ply belts, 3ply belts로 구분이됩니다.
이렇게 다양한 층으로 구성을 하는것은 이송물의 벨트에 작용하는 하중에 따라 필요 장력값이 변하기때문입니다.
벨트 ply수가 많을 수록 벨트의 전체 두께는 두꺼워지고 벨트의 고유 장력값 또한 커집니다.

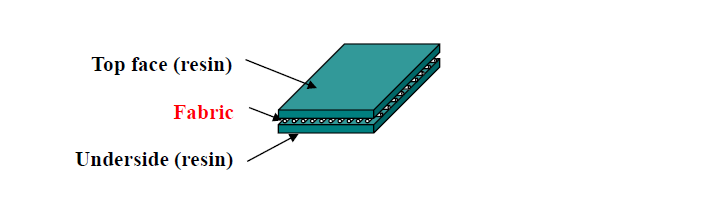

1.1ply-belts
페브릭 층수 : 1-ply
수지층수 : 1 (코팅층)
옵션 : 바닥층 페브릭 함침, 또는 코팅 (내수 및 내유성 향상)

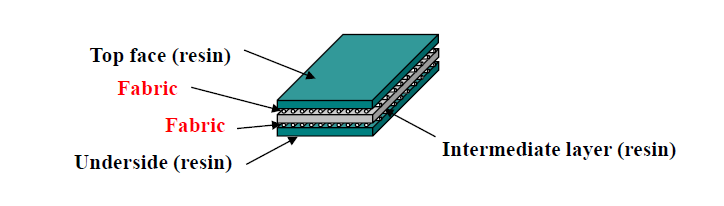

2.2ply-belts
페브릭 층수 : 2-ply
수지층수 : 2 (코팅층1,내부층1)
옵션 : 바닥층 페브릭 함침, 또는 코팅 (내수 및 내유성 향상)

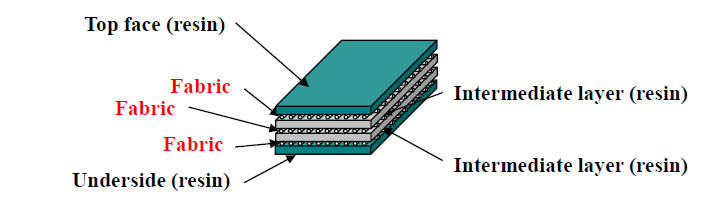

3.3ply-belts
페브릭 층수 : 3-ply
수지층수 : 3 (코팅층1,내부층2)
옵션 : 바닥층 페브릭 함침, 또는 코팅 (내수 및 내유성 향상)
#내부 수지층은 벨트 열접착시 가해진 열과 압력에 의해 용융되어 접착을 돕고 페브릭간 접착력을 유지함.
